工商業光伏發電并網項目

EDMI協議電表數采案例

一、項目背景及需求

項目地點：重慶港西光伏電站（中廣核重慶）

項目背景：光伏發電并網項目電能監控

項目目的及難點：實現對EDMI協議電表（Mk6E）的數據采集，監控光伏發電有效性，做到實時監控。低成本、簡易布線、無線傳輸方式實現。國網協議電表的采集已常規化，特殊協議電表的出現為采集增加難度，現場電表不能拆機接線，保留對外通訊口為光通訊口（紅外通訊）。

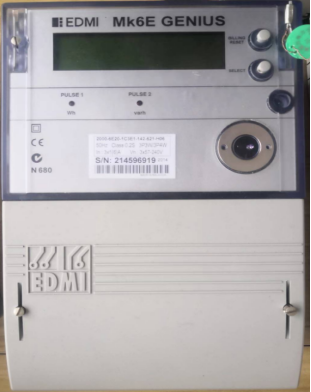

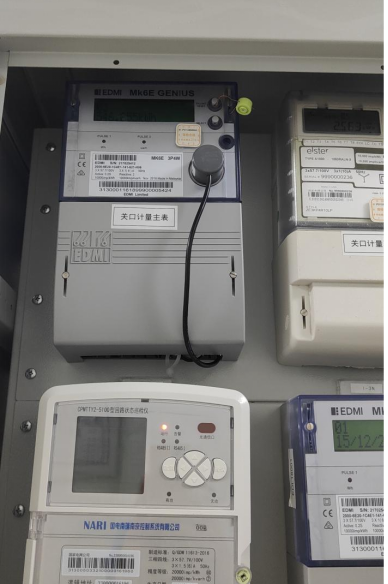

EDMI協議電表（Mk6E）

二、項目實施技術方案

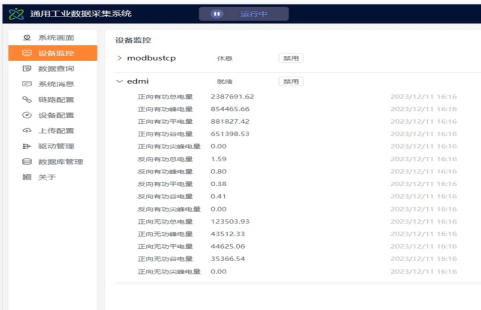

辦公環境，配合上位機采集軟件（通用數據采集軟件（DAQ FOR IIOT））和近紅外探頭搭配測試研發采集成功性，解決協議讀取解析難關。實地環境硬件產品進行測試驗證

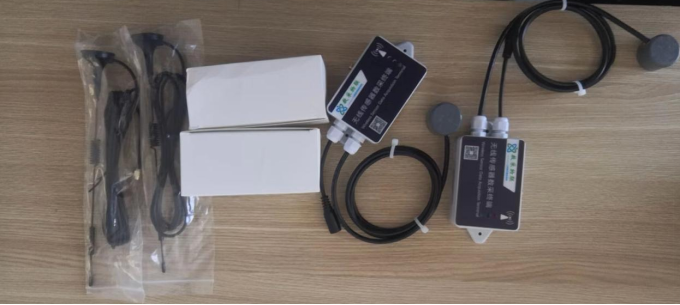

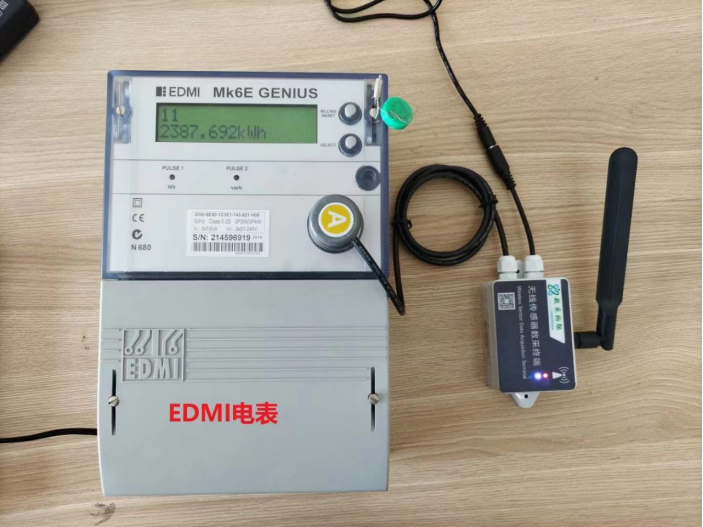

研發及測試過程

按照原主推國網協議4G紅外抄表產品（SC-GP-IR4G）采集原理（下圖），搭配EDMI協議電表產品，協議處理后，傳輸原理等同。最終實現紅外方式采集，4G傳輸，支持遠程調試配置，數據對接客戶自己平臺。

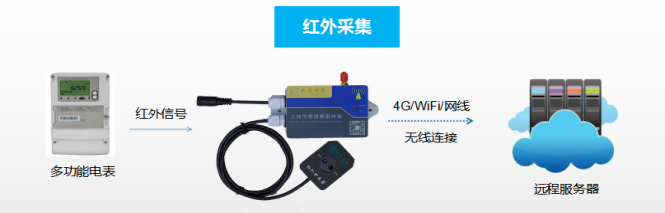

國網協議電表采集方案

三、現場安裝實施及數據對接

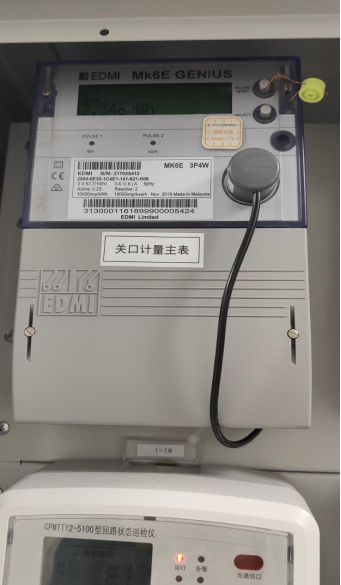

現場安裝實施，固定探頭，采集設備取電，技術遠程調試，實現EDMI電表的數據采集。按照MQTT傳輸協議，指定的JSON數據字段對接客戶自己平臺。

三、實施數據采集最終展示

針對采集數據字段，客戶主要體現總電量，其他電量信息沒有推送，對接客戶數據平臺示例

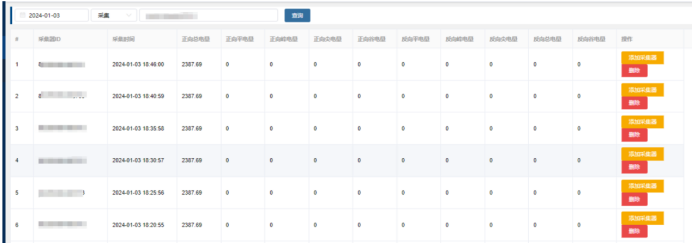

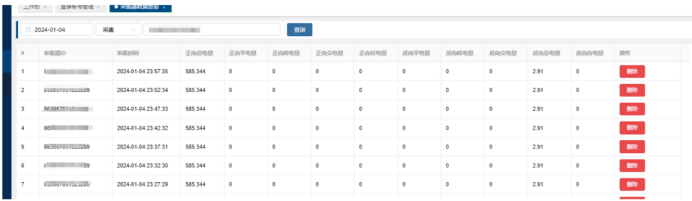

電表數據后臺展示
