1 產品概述

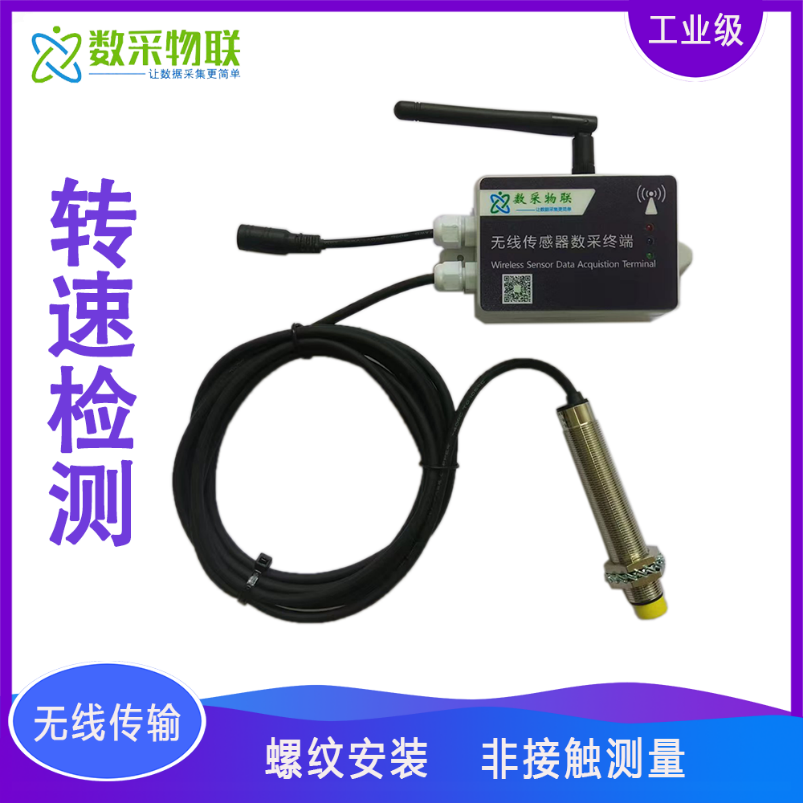

SC-GP-RPM4G無線轉速監測儀是上海數采物聯網科技有限公司推出的一款基于霍爾元件感應導磁體原理，經內部精密電路的處理實現轉速測量的儀器?？捎糜跈z測各類旋轉機械的轉速。

應用領域： SC-GP-RPM4G無線轉速檢測儀可廣泛適用于電力，冶金，石化和造紙行業的大型旋轉機械（如汽輪機，壓縮機，電機，風機，泵）的轉速及齒輪轉速的測量。同時在工件加工轉速監控，鋼管涂裝轉速監控以及齒輪轉速測量等領域廣泛應用。

2

3

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

數采物聯作為工業數據采集專家，免費提供物聯網方案咨詢服務！

4 產品特性參數

4.1 采集特性

測量范圍：

0~15000  轉/分  （每圈60個測點）

0~30000  轉/分   （每圈30個測點）

0~9000000   轉/分      （每圈1個測點）

測量精度：0.5%

被測材質：鐵，磁鐵（其他金屬材質需要注明）

4.2 電氣特性

工作電源：DC 12V

功耗：小于5W

4.3 安裝特性

安裝間隙：推薦0.5 ~3mm

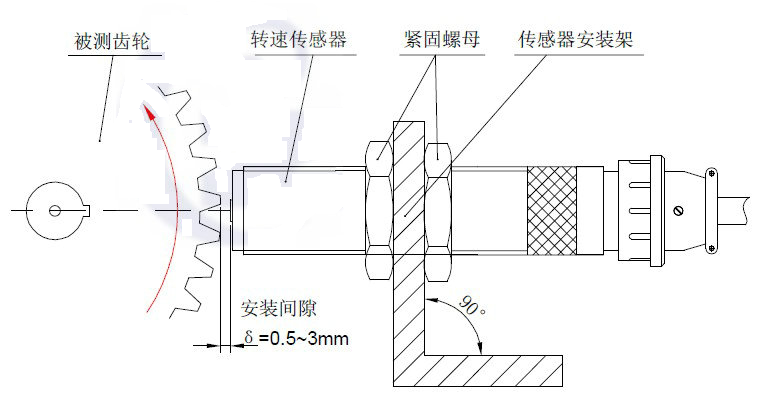

安裝示意圖

4.4 通信特性

無線傳輸方式：4G/LoRa/WiFi/網線

通信協議：MQTT/TCP/UDP/HTTP/SSL/,可定制其他協議

數據轉發：任意公網服務器

服務器中心數量：最多可支持同時向7個云服務器同時上報數據。

心跳包：支持自定義心跳包，可設置為信號強度。

注冊包：支持自定義注冊包，可設置為IMEI碼。

4.5 結構特性

探頭尺寸：M16*1*80mm

4.6 工作環境

l 溫度-30°C～75°C，濕度0～95%

5 產品核心優勢

u 安裝簡單，快速部署，助力物聯網項目快速落地

u 支持自定義注冊包和心跳包，方便平臺區分設備。

u 支持任意物聯網云平臺和組態軟件，提供數據協議對接

u 支持阿里云、百度天工、OneNet、騰訊云主流云平臺

u 支持外接多路傳感器

u 非侵入式采集，不影響設備正常工作

u 支持遠程配置參數，FOTA遠程升級，最大限度減少現場施工維護的人員成本

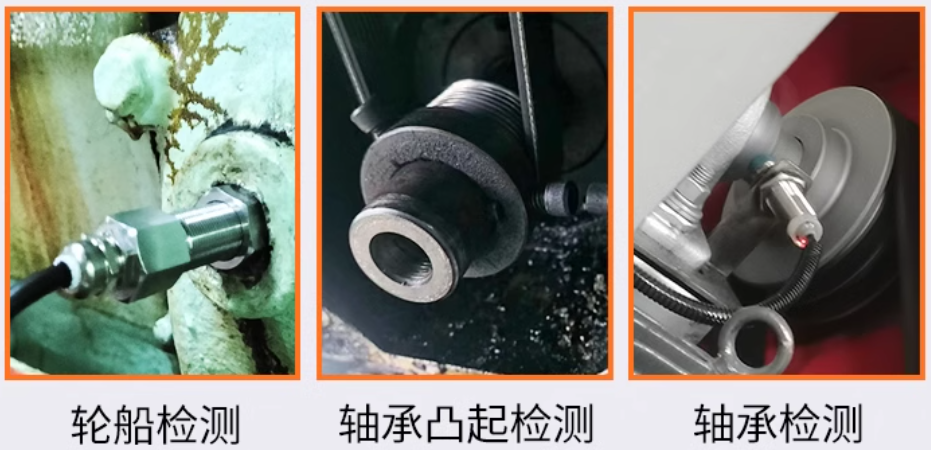

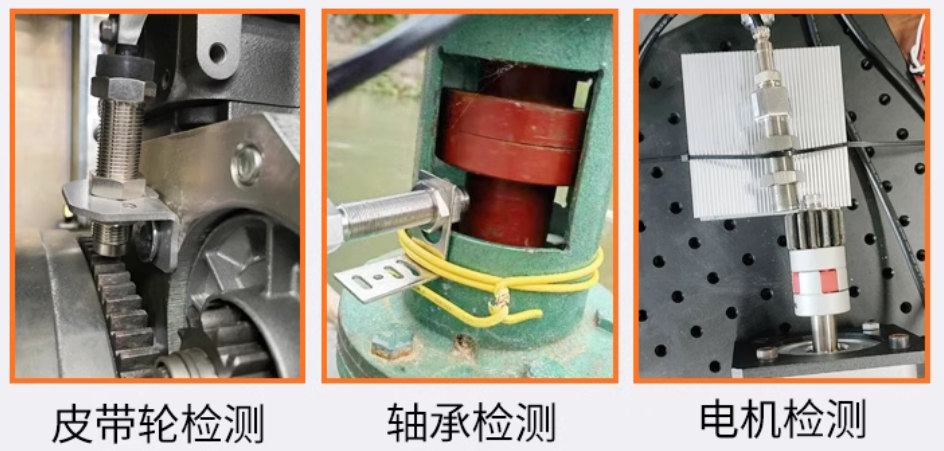

6 典型應用案例

7 數據上報通信協議

7.1

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP地址和端口號。

JSON格式數據報文示例：

{"IMEI":860344048491162,"RotateSpeed":254,"ICCID":"1119205006447538"}

報文解析：

{

"RotateSpeed":2000    //轉速 r/min

"ID": "860344048491162" //設備ID

}

協議接收測試

可采用網絡調試助手NetAssist進行接收測試。

7.2 協議定制

如需定制其他通信協議，可聯系業務人員溝通。

8 平臺對接

8.1 默認平臺

產品出廠默認連接我司指定開放工業物聯網平臺，平臺界面如下：

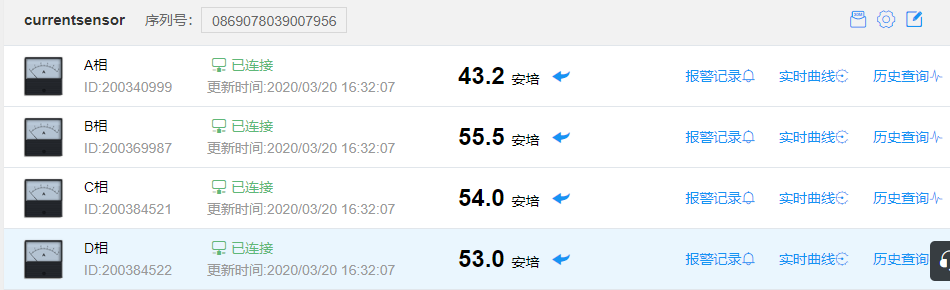

電腦端瀏覽器界面

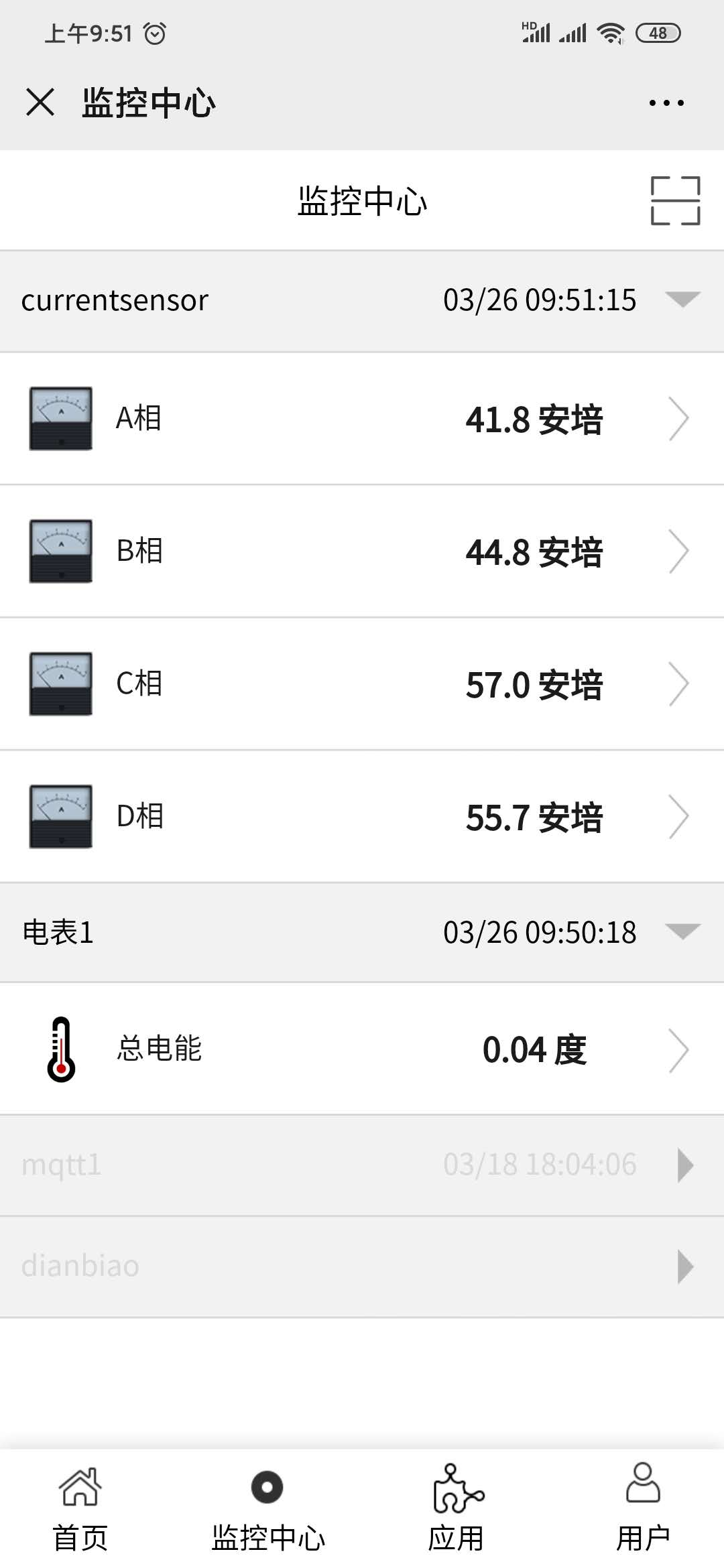

手機端微信訪問界面

8.2

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProduRPMKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProduRPMKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

以OneNet平臺對接為例，用戶在中移動OneNet平臺創建產品和添加設備后，用戶需提供產品ID和和設備注冊碼。

例如：

ID：332590

注冊碼：DGRUa7Vr9KYGunwJ

9 安裝注意事項

1）產品內置SIM卡，每年流量費根據上報數據頻率約10~20元。也可采用用戶自己的SIM卡，需提前確認。
