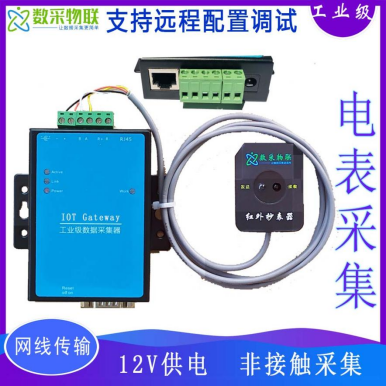

1 產品概述

SC-GP-IRLAN以太網紅外抄表器是上海數采物聯網科技有限公司推出的針對電表采集DLT645轉JSON功能的產品，自動采集 DLT645 儀表的數據，轉化為 JSON 格式上發云端服務器。支持 1 個以太網接口、RS485 串口。9~24V 的寬電壓的高質量電源設計提供了更好的工業環境適應性，可配備的導軌安裝配件適合導軌安裝。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！?。?/span>( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 執行標準

《Q/GDW 1365—2013 智能電能表信息交換安全認證技術規范》     國網標準

《多功能電能表通信協議 DLT645-2007》   國標

《三相智能電能表型式規范 Q/GDW1356-2013》  國網標準

4 技術參數

4.1外形

接口： 485：接線端子； 422：接線端子

電源： 內正外負，標準電源插座；二線端子方式

尺寸： L x W x H =9.4cm×6.5cm×2.5cm

面板燈： 1．ACT：ACT 燈亮綠色時表明有數據正常地在以太網和 RS485 之間傳輸。 ACT 燈藍色閃爍時表示有數據從 RS485 返回到以太網。如果數據比較短 則藍色閃爍時間比較短暫，需要注意查看。

2．LINK：LINK 燈為綠色時表示 RJ45 網線已經接好。LINK 燈為藍色時，表示 TCP 連接建立或者處于 UDP 模式。

3．POWER：表明串口服務器已經上電。

4.2 串口參數

波特率： 1200~115200bps

校驗位： 無, 奇校驗, 偶校驗, 標記, 空格

數據位： 5～9 位

  4.3 環境要求

操作溫度： -40~85℃

儲存溫度： -45~165℃

濕度范圍： 5~95%相對濕度

4.4軟件參數

網絡協議： TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

通信方式： Socket

用戶配置： Windows 配置工具 Config tool

5 產品核心優勢

u 安裝簡單，快速部署，助力物聯網項目快速落地

u 支持全雙工、高速率數據轉發，不丟包。

u 非侵入式采集，不影響設備正常工作

u 免費配備Windows虛擬串口&設備管理工具Config tool，支持虛擬串口，并可以一鍵式搜索設備，修改參數。

u 支持josn格式上發數據

6 數據上報通信協議

6.1 協議解析說明

UDP/TCP等多種推送方式，

JSON格式數據報文示例：

{"Energy":3456.71}

報文解析：

{

"Energy": 3456.71, //總電能，單位度

}

多參數采集版本數據格式：

{

"Fflat": 0, //正向平電量

"Fpeak": 28.91, //正向峰電量

"Fsharp": 105.6, //正向尖電量

"Ftotal": 105.15, //正向總電量

"Fvalley": 23.29, //正向谷電量

"Rflat": 0, //反向平電量

"Rpeak": 0, //反向峰電量

"Rsharp": 0, //反向尖電量

"Rtotal": 0, //反向總電量

"Rvalley": 0, //反向谷平電量

"actPower": 13.715, //總有功功率

"actPowerA": 4.524, //A相有功功率

"actPowerB": 0, //B相有功功率

"actPowerC": 9.191, //C相有功功率

"currentA": 40, //A相電流

"currentB": 70, //B相電流

"currentC": 50, //C相電流

"fac": 0.414, // 總功率因數

"facA": 0.707, // A相功率因數

"facB": 0, //B相功率因數

"facC": 0.707, //C相功率因數

"lastMRtotal": 0, //上月反向總電量

"lastMtotal": 0, //上月正向總電量

"reactPower": 13.715, //總無功功率

"reactPowerA": 4.524, //A相無功功率

"reactPowerB": 0, //B相無功功率

"reactPowerC": 9.191, //C相無功功率

"volA": 210, //A相電壓

"volB": 221, //B相電壓

"volC": 217 //C相電壓

}

6.2 協議接收測試

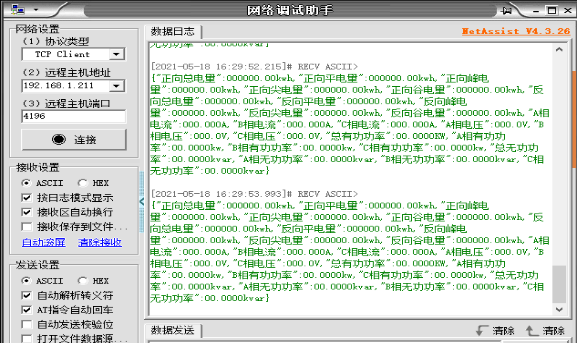

可采用網絡調試助手NetAssist進行接收測試。

6.3 協議定制

如需定制其他通信協議，可聯系業務人員溝通。
